YBS3010A产品结构参数_国产YBS3010A整流桥参数|规格书

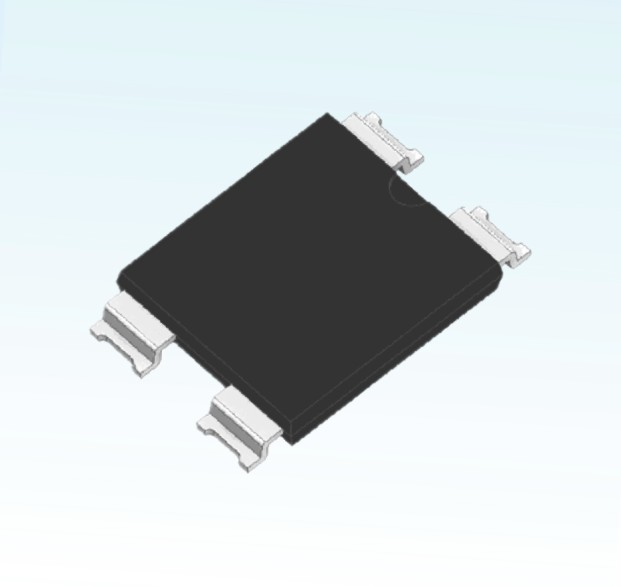

YBS3010A

替换型号：

行业内型号统一

应用领域：

手机快充电源、小家电电源、电源适配器与充电器、LED照明与显示设备、工业自动化与控制系统

产品参数

型号 TYPE NO.

最大反向峰值电压Max.Reverse Voltage VRM (V)

最大正向电流 Max.Aver. Rect.Current lo(A)

最大正向浪涌电流 Peak Fwd. Surge Current IFSM(A)

YBS3010A

1000

120

最大正向压降 Max.Fwd.Voltage @25℃&Rated lo Rated lo(A)

最大正向压降 Max.Fwd.Voltage @25℃&Rated lo Rated VF(V)

最大反向漏电流 Maximum Reverse Current@Rated VRM&Tc IR@25℃IR(uA)

最大反向漏电流 Maximum Reverse Current@Rated VRM&Tc IR@100℃IR(uA)

1.5

100

典型热阻 Typical Thermal Resistance RθJA/RθJC(℃/W)

工作结温Operating Temp.Range Tj（℃）

封装 Package

-55～+150

YBS

产品特点

高反向耐压：YBS3010A具有高达1000V的反向耐压能力，使其能够安全地应用于高电压环境中，确保电路的稳定性和安全性。

大通流能力：该整流桥支持最大3A的正向整流电流，并具备承受高达120A的正向浪涌电流的能力，满足高功率电子设备对电流的需求，确保电流传输的稳定性和效率。

低导通损耗：YBS3010A的正向导通电压低至1V，有助于降低整流过程中的能量损耗，提高电源利用效率，实现更高效的电能转换。

宽工作温度范围：该整流桥能够在-55℃至+150℃的宽温度范围内正常工作，适应各种极端环境，确保设备在各种条件下的稳定性和可靠性。

紧凑封装设计：YBS3010A采用贴片式封装，体积小、重量轻，便于在电子设备中集成和安装，节省电路板空间，同时也有助于提升产品的整体美观度和便携性。
