发布时间： 2024-09-19 15:22:14

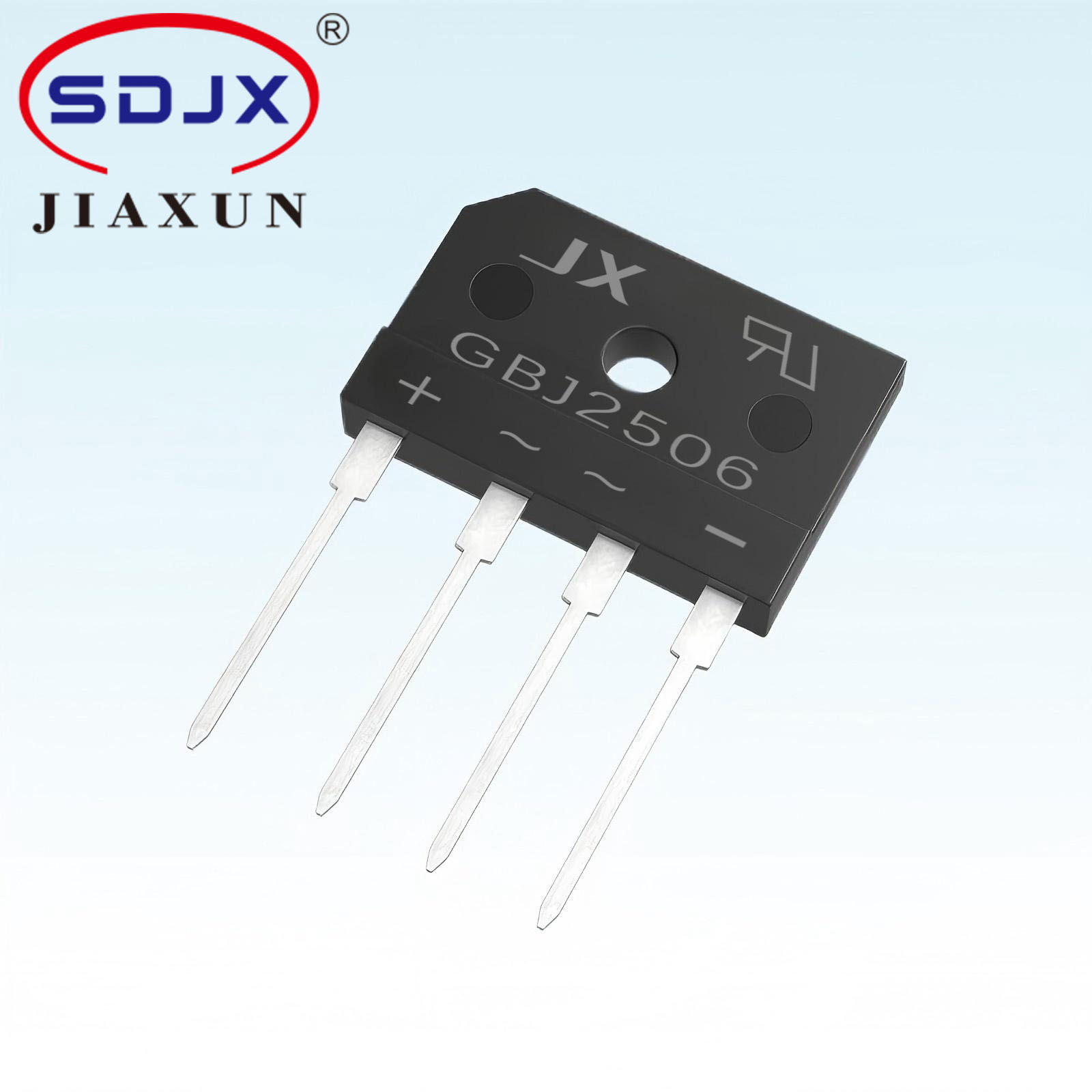

GBJ2506

替换型号：

行业内型号统一
应用领域：
电源适配器、手机、平板电脑、笔记本电脑、工业电源：在工业自动化设备、数控机床、工业机器人、照明电源：LED、照明灯具、荧光灯、直流电机驱动、变频电机驱动、变频电机驱动、蓄电池充电、充电桩、电视机

产品参数

型号 TYPE NO. 最大反向峰值电压Max.Reverse Voltage VRM (V) 最大正向电流 Max.Aver. Rect.Current lo(A) 最大正向浪涌电流 Peak Fwd. Surge Current IFSM(A)
GBJ2506 600 25 320
最大正向压降 Max.Fwd.Voltage @25℃&Rated lo Rated lo(A) 最大正向压降 Max.Fwd.Voltage @25℃&Rated lo Rated VF(V) 最大反向漏电流 Maximum Reverse Current@Rated VRM&Tc IR@25℃IR(uA) 最大反向漏电流 Maximum Reverse Current@Rated VRM&Tc IR@100℃IR(uA)
12.5 1 5 100
典型热阻 Typical Thermal Resistance RθJA/RθJC(℃/W) 工作结温Operating Temp.Range Tj（℃） 封装 Package
22 -55～+150 6KBJ

产品特点

高反向电压承受能力：


GBJ2506整流桥具有高达600V或1000V的反向峰值电压（VRRM）承受能力，这意味着它能够在高电压环境下稳定工作，不易发生击穿，从而确保了电路的安全性和可靠性。


大电流处理能力：


该整流桥具有25A的正向平均整流电流（IF）能力，能够满足各种大电流应用需求，如工业控制、电源供应、电机驱动等领域，确保系统正常运行。


低正向压降：


GBJ2506整流桥的正向压降（VF）较低，这有助于减少功耗，提高整流效率。在整流过程中，能量损失较小，使得整个电路更加节能高效。


宽工作温度范围：


该整流桥具有-55℃~+150℃的宽工作温度范围，能够在各种极端环境下保持稳定的性能。这使得它适用于各种恶劣工作环境，如高温、低温或温度变化较大的场合。


良好的封装与可靠性：


GBJ2506整流桥通常采用标准的GBJ封装形式，便于安装和使用。同时，其内部结构和材料设计使得它具有良好的可靠性和稳定性，能够长时间稳定运行而不易出现故障。此外，其塑料材料具有UL易燃性等级（如UL94V-0），进一步提高了产品的安全性。
